Omnia XII

Desenvolvido para estações que exigem controlo, musicalidade e presença no ar, o Omnia XII combina processamento avançado e ferramentas inteligentes para entregar um som mais impactante, equilibrado e competitivo.

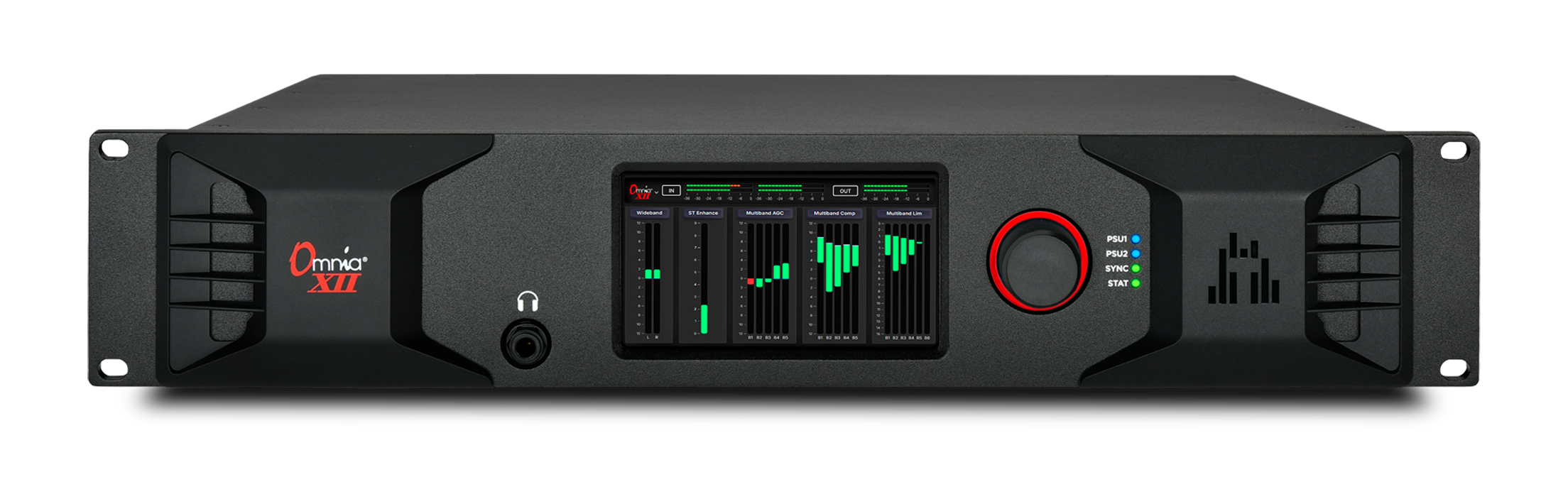

Omnia XII Front Transparent2

O Omnia XII é o novo processador de áudio Broadcast de topo da Telos Alliance, criado para ajudar as rádios a destacar-se com um som mais forte, limpo e envolvente. Com uma arquitetura totalmente nova e ferramentas de processamento avançadas, permite maior controlo sobre a assinatura sonora da emissão. O resultado é um áudio mais consistente, com presença, clareza e impacto, capaz de reforçar a identidade da estação e melhorar a experiência de escuta. Seja em música, informação, desporto ou talk radio, o Omnia XII foi pensado para transformar desempenho técnico em ligação real com a audiência. É uma solução preparada para emissoras que querem elevar a qualidade do som no ar e marcar a diferença num mercado cada vez mais competitivo.

Principais funcionalidades

• Arquitetura de processamento totalmente nova

O Omnia XII integra uma nova geração de AGC, compressores, limitadores, EQ dinâmico e ferramentas avançadas de gestão de graves para maior controlo sobre o som final da emissão.

• Clipper final Clemenza

Inclui o novo clipper desenvolvido por Frank Foti, criado para oferecer mais loudness e controlo sem acrescentar distorção agressiva nem fadiga auditiva.

• Ajuste rápido com Omnia QuickTweak

As ferramentas QuickTweak permitem ajustar vários parâmetros relacionados em simultâneo, acelerando a afinação do processamento e simplificando o trabalho técnico.

• Conetividade preparada para diferentes workflows

O processador disponibiliza I/O analógico, AES3 e composite, além de suporte para Livewire+ AES67, linear MPX over IP e codificação µMPX opcional.

• Resiliência e redundância integradas

O Omnia XII inclui fontes de alimentação redundantes, relay bypass, failover automático, reprodução de áudio de backup e arquitetura preparada para operação contínua com maior segurança.

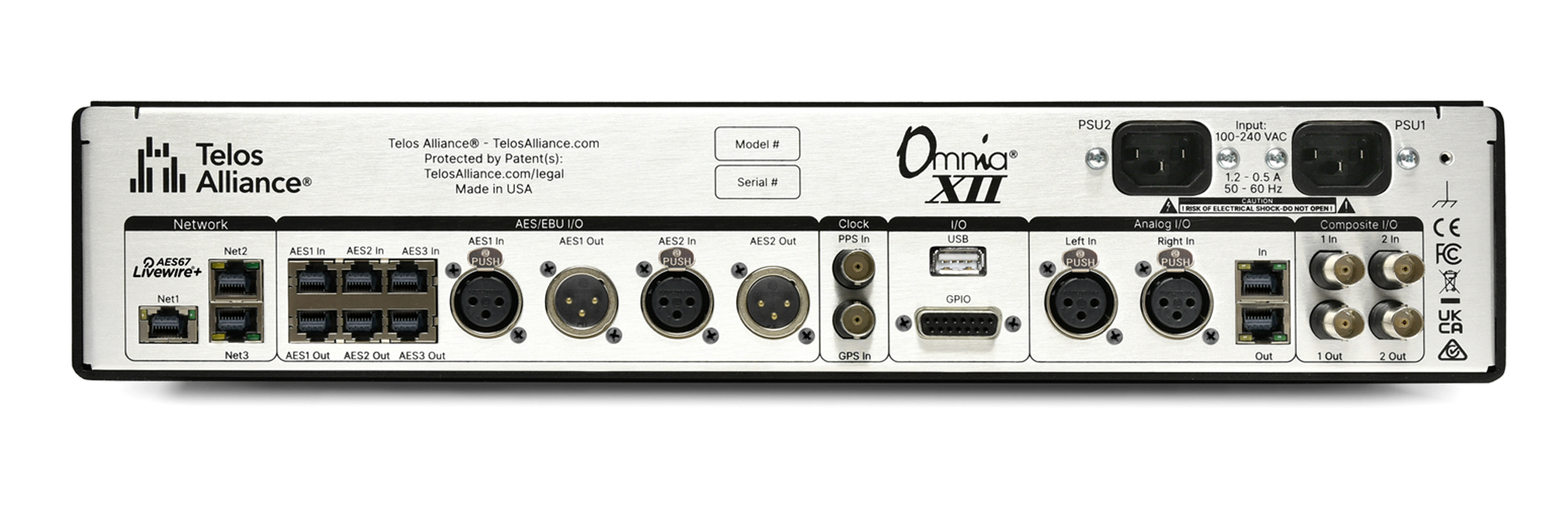

Omnia+XII Rear Carousel (1)
Omnia XII Front Transparent2

Principais benefícios

• Som mais forte, limpo e envolvente

Ajuda a criar uma assinatura sonora mais marcante, com presença, clareza e musicalidade, capaz de valorizar a emissão e reforçar a identidade da estação.

• Mais impacto no ar sem comprometer o conforto de escuta

A combinação entre o novo processamento e o clipper Clemenza permite aumentar o impacto sonoro mantendo um resultado mais natural e menos cansativo para a audiência.

• Maior flexibilidade na criação da assinatura da rádio

Oferece margem para construir um som mais aberto e natural ou mais denso e agressivo, consoante o posicionamento e o formato da estação.

• Afinação mais rápida e operação mais eficiente

Facilita o trabalho das equipas técnicas ao reduzir o tempo necessário para chegar ao resultado desejado, sem abdicar de controlo detalhado.

• Investimento mais preparado para o futuro

Com CPU significativamente mais potente e arquitetura modular, o Omnia XII foi concebido para acomodar melhorias, novas funcionalidades e workflows emergentes sem exigir substituição imediata do hardware.

Quando o objetivo é soar diferente, a tecnologia também tem de ser diferente

Com uma arquitetura de processamento totalmente nova, o clipper Clemenza e o sistema QuickTweak, o Omnia XII foi criado para dar às rádios um som mais forte, mais limpo e mais distintivo, com controlo real sobre a assinatura sonora da emissão.

Fale connosco



Telos Alliance | Especificações Técnicas
Omnia XII
FM / HD / DAB AES67 SMPTE ST2110-30 MPX over IP 2U
Entrada analógica de áudio
Especificações da entrada de linha analógica e conversão A/D.
Configuração Estéreo Left/Right, eletronicamente balanceada, espelhada em conectores XLR ou RJ45.
Impedância de entrada 48k ohms resistiva.
Nível máximo de entrada +24 dBu (0dBFS).
Nível nominal de entrada +4 dBu, equivalente a uma leitura de -18 dBFS no medidor de entrada com sinal em regime estacionário.
Gama dinâmica 110 dB ref. 0 dBFS.
Resposta em frequência ±0.25 dB, 20 Hz a 20 kHz.
THD+Noise <0.005% @ 1 kHz, unweighted, -6 dBFS.
Conversão A/D Conversor delta-sigma de 24-bit, 128x oversampled, com filtro anti-aliasing linear-phase. Filtro anti-alias antes do ADC e filtro passa-alto em <10 Hz.
Saída analógica de áudio
Especificações da saída de linha analógica, conversão D/A, resposta em frequência e latência.
Configuração Estéreo Left/Right, eletronicamente balanceada em conector RJ45.
Impedância de saída <50 ohms.
Carga mínima 600 ohms.
Nível de saída Ajustável de -2 dBu a +24 dBu peak, em passos de 0.1 dB.
Resposta em frequência ±0.25 dB, 20 Hz a 20 kHz.
THD+Noise <0.005% @ 1 kHz, unweighted, -6 dBFS.
Conversão D/A 24-bit, 128x oversampled, gama dinâmica de 95 dB ref. 0 dBFS, sem spurious tones acima de 10 dB abaixo do noise floor.
Curva de pre-emphasis Compatível com a curva standard de 50 ou 75 microseconds dentro de ±0.5 dB, 30 Hz a 15 kHz. As saídas analógicas L/R e AES/EBU podem ser configuradas como flat ou pre-emphasized.
Latência do sistema 36 a 50 ms, dependendo do processamento e da seleção do clipper no canal “FM”, medida desde as entradas analógicas até à saída composite MPX.
Entrada digital de áudio
Especificações das entradas AES.
AES 1 & 2 Com Relay Bypass, XLR-F com supressão EMI, espelhados em conectores RJ45.
AES 3 Conector RJ45.
Impedância da fonte 110 ohms standard.
Status bits Seguem o standard AES-3.
Resolução e seleção Resolução de 24-bit, com seleção por software de stereo, mono a partir do canal esquerdo, mono a partir do canal direito, ou mono a partir da soma.
Compatibilidade de sinais Aceita e sincroniza automaticamente sinais AES-3 válidos de 44.1 / 48 kHz.
Saída digital de áudio
Especificações das saídas AES.
AES 1 & 2 Com Relay Bypass, XLR-M com supressão EMI, espelhados em conectores RJ45.
AES 3 Conector RJ45.
Impedância da fonte 110 ohms standard.
Status bits Seguem o standard AES-3.
Comprimento de cabo AES 100 metros com CAT6 ou Belden 1800B.
Resolução e seleção Resolução de 24-bit, com seleção por software de stereo, mono a partir do canal esquerdo, mono a partir do canal direito, ou mono a partir da soma.
Taxas de amostragem 192 kHz, 48 kHz e 44.1 kHz, com suporte para Omnia Direct MPX over AES em todas as portas.
Nível de saída digital AES-3 standard para peak-to-peak 2-7v a 48 kHz e 192 kHz em carga de 110 ohms. Ajustável por software de -22.0 a 0.0 dBFS.
Desempenho >120 dB S/THD+N.
Sincronização externa
Sincronização de sample rate A taxa de amostragem de saída pode ser sincronizada com o sinal presente na entrada AES/EBU ou com um sinal AES3 aplicado ao conector Ext. Sync input.
PPS / GPS As entradas PPS e GPS suportam sinais pulse per second (10MHz) para sincronização de alta precisão.
MPX Composite
Entradas e saídas MPX/SCA analógicas.
Entradas analógicas MPX/SCA Convertidas para digital, podendo ser misturadas na saída composite para adicionar sub-carriers ou comutadas para selecionar uma fonte composite alternativa.
Conectores de entrada Relay Bypass em MPX 1, BNC com supressão EMI.
Nível de entrada 10v P-P.
Impedância de entrada Hi Z.
Resposta em frequência de entrada ±0.01 dB, fase ±2 graus, 40 Hz a 53 kHz, após correção de software.
S/N de entrada >85 dB ref. 10Vp-p, 20 Hz - 200 kHz bandwidth.
Distorção de entrada <0.01% THD, 20 Hz - 53 kHz.
Saídas analógicas MPX Relay Bypass em MPX 1, BNC com supressão EMI.
Impedância de saída MPX 5Ω.
Nível de saída MPX 10v P-P, com jumper interno para nível reduzido de 4V como safety.
Comprimento máximo de cabo 100’ / 30M RG-58U.
Resposta em frequência de saída ±0.01 dB, fase ±2 graus, 40 Hz - 53 kHz, >-1 dB a 2 Hz, >-10 dB a 76 kHz, após correção de software.
S/N de saída >85 dB ref. 10Vp-p, 20 Hz - 200 kHz bandwidth.
Distorção de saída <0.01% THD, 20 Hz - 53 kHz.
Saída de referência Saída de referência de 19 kHz disponível em MPX output 1 ou 2.
Performance MPX
Pilot stability 19 kHz, ±0.5 Hz.
Pilot S/N -85 dB typical, 75 µSec de-emphasized across 15 kHz, a 100% modulation.
Pilot distortion <0.02% THD, 20 Hz - 15 kHz, 75 µSec de-emphasized @ 100%.
Ajuste do pilot Ajustável de 4.0% a 12.0% em passos de 0.1% e OFF.
Separação estéreo >55 dB, 40 Hz - 15 kHz.
Linear Crosstalk >-80 dB, main-to-sub ou sub-to-main @ 100%.
Non-linear Crosstalk >-80 dB, main to sub ou sub to main @ 100%.
38 kHz Suppression >70 dB @ 100%.
76 kHz Suppression >80 dB @ 100%.
Pilot Protection >-60 dB relativo a 9% pilot injection, ±1 kHz.
57 kHz Protection >-50 dB para RDS/RBDS.
Controlo remoto, GPI e alimentação
Controlo remoto GUI HTML5 baseada em browser.
GPI Interface Livewire GPIO totalmente configurável.
Conector GPI DB-15 com supressão EMI, opto-isolado, usando standard xNode de 5 entradas / 5 saídas.
Alimentação GPI Inclui +5v, 100mA, com disjuntor térmico interno de auto-reset. Conector DB-15 fêmea com supressão EMI.
Fontes de alimentação Duais internas, com proteção contra sobretensão e curto-circuito.
Tensão e frequência 100-250 VAC, 47-63 Hz.
Consumo típico / máximo Typical: 65W RMS, Max: 90W RMS.
Conectores de alimentação 2 conectores IEC macho com supressão EMI.
Consumo máximo 76 watts.
Ethernet & AoIP
Hardware de rede 3 portas GigE no painel traseiro com suporte IEEE 1588, com indicadores de estado associados às fichas.
Conectores RJ-45 Conector RJ-45 com supressão EMI e shielded jacks ao chassis.
NICs Totalmente independentes, podendo usar sub-redes, IPs e MAC addresses separados.
Livewire Input Livestream, 1mSec e Standard Streams, apenas estéreo.
Livewire Output 1mSec e Standard Streams, apenas estéreo.
AES67 Input/output: 1 mSec, apenas estéreo.
MoIP Suporte para MPX over IP.
SMPTE SMPTE ST2110-30 Level A.
Conformidade
Estados Unidos Complies with FCC Part 15 Subpart B: 2023.
Canadá Complies with standard ICES-003 Issue 7.
Europa Complies with European Union Directives 2014/30/EU, 2014/35/EU and 2011/65/EU+(EU) 2015/863.
Reino Unido BS EN 55032:2015, BS EN 55035:2017, BS EN 62368-1:2022 e BS EN 63000:2018.
Austrália / Nova Zelândia AS/NZS CISPR 32:2015+AMD1:2020 e AS/NZS 62368.1:2022.
Dimensões, peso e ambiente
Formato 2U form factor.
Dimensões 19” x 16.9” x 3.4” (482 x 428 x 86 mm).
Peso 14.5 lbs (6.57 kg).
Temperatura de operação 0 a 50 graus C.
Temperatura non-operating –20 a 70 graus C.

Descarregue a brochura do Omnia XII

Omnia XII Front Transparent2
Descarregue a brochura oficial e descubra as principais funcionalidades, a arquitetura e as opções de integração do Omnia XII para FM, HD Radio e DAB.
